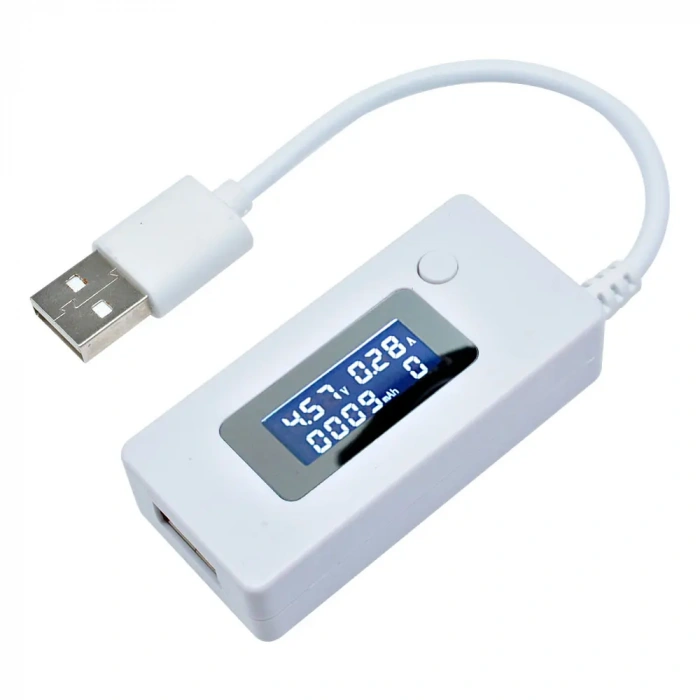

Özellik:
1. Aynı zamanda, voltaj ve akım mAH verileri görüntülenir, görüntüleme için uygundur ve mobil güç kaynağının mAH çıkışını tespit edebilir.
2. Birden fazla algılama veri seti kaydedilir ve güç kapatma fonksiyonu veri iletimini etkilemez
3. Yüksek hassasiyet, akım parametreleri rastgele, mevcut örnekleme 25 miliohm, daha az kayıp etrafında atlamak olmaz
4. Hassas akım kalibrasyon fonksiyonu ile, mevcut doğruluk daha yüksektir
5. Güvenli şarj, şarj verilerinize hakim olmak için gerçek zamanlı izleme
Özellikler:
Giriş voltajı: 4-30V
Voltaj çözünürlüğü: 0.01V
Test akımı: 0-3A
Akım çözünürlüğü: 0.01A
Kapasite aralığı: 0-19999mAH
Doğruluk: artı veya eksi 1%
Hat kaybı: yaklaşık 0.1 ohm
Test içeriği: akü voltajı, akım, deşarj kapasitesi (toplamda 10 set veri)
Kullanım talimatları:
Ölçüm voltajı ve akımı:
USB erkek fişini 5V şarj cihazına takın, dişi soket cep telefonuna ve diğer ekipmanlara takın ve voltaj ve akım parametrelerini doğrudan okuyun
Test pil kapasitesi:
Tamamen ölü bir bataryayı bu kapasite ölçer üzerinden tam kapasiteye şarj etmek için TP4056 gibi doğrusal bir şarj devresi kullanın ve kapasite okuma pil kapasitesidir. Bu yöntem cep telefonunun şarj kapasitesini ölçmek ve hatta cep telefonunun şarj verimliliğini hesaplamak için de kullanılabilir
Test mikro USB kablo kalitesi:
Cep telefonlarını ve diğer cihazları dişi sokete takarken, önce 5V şarj cihazını makinenin erkek kafası ile takın, voltajı hatırlayın, ve sonra 5V şarj cihazını makinenin MicroUSB deliğine takmak ve voltajı hatırlamak için MicroUSB kablosunu kullanın. Voltaj farkı ne kadar küçükse, MicroUSB kablosunun kalitesi o kadar iyidir.
Mobil güç kaynağının çıkış kapasitesini ve verimliliğini ölçün:
Önce güç bankasını makineye bağlayın, güç bankasını açın, kapasite verileri sıfıra dönene kadar düğmeye basın ve basılı tutun, cep telefonunu takın ve güç bankası güç tükenene kadar daha fazla şarj edin ve otomatik olarak kapanır. Makine bir dahaki sefere açıldığında görüntülenen kapasite mobil güç çıkışı mah'dir. Bu mAH nominal mAH, çıkış mAH * çıkış voltajı 5V/pil mAH * akü voltajı 3.7V = mobil güç verimliliği çok daha küçük olduğunu unutmayın
Veri temizle:
Bir sonraki set olana kadar düğmeye basın ve basılı tutun ve ardından anahtarı bırakın, otomatik olarak sıfırdan başlayarak bir sonraki veri kümesine atlayacaktır.
Veri görünümü:
Görüntüleme veri görüntüleme moduna girmek için düğmeye (0.5S içinde) çift tıklayın, arka ışık LED yanıp söner ve ardından bir sonraki veri setini tekrar gösterir, veri görüntüleme modundan çıkmak için çift tıklayın ve arka ışık led'i uzun süre açık olacaktır.
Voltaj yüksek veya düşük:
LCD ekran okları, arka ışık LED yanıp söner, alarm istemi. Düğmesine basın, LED her zaman 30S için açık.
Güç durumu:
MicroUSB veya USB erkek kablolu konnektör ile güç kaynağını açın, LCD ekranın tüm içeriği 1S gösterecektir (LCD ekranın sağlam olup olmadığını kontrol edin), ve sonra son verileri (kapasite ve hangi veri grubu) görüntüleyin, mevcut voltaj, akım ve voltaj yüksek veya düşük istemlidir
